زیرسازی کانکس
فهرست سرفصل‌های این مقاله
- آیا کانکس‌ها نیاز به اجرای فونداسیون و زیرسازی دارند؟
- ویژگی‌ها و اصول مهندسی یک زیرسازی استاندارد
- انواع روش‌های زیرسازی کانکس بر اساس کاربری و نوع زمین
- جدول مقایسه فنی انواع روش‌های زیرسازی کانکس
- مقایسه نصب و زیرسازی کانکس در زمین خاکی، آسفالت و بتن
- مراحل گام‌به‌گام ساخت و اجرای فونداسیون بتنی کانکس
- نحوه زیرسازی کانکس در سطوح شیب‌دار و ناهموار
- ارتباط مستقیم زیرسازی بستر با شاسی و کفسازی داخلی
- عوامل مؤثر بر هزینه زیرسازی کانکس
- سوالات متداول درباره زیرسازی کانکس
زیر سازی کانکس فرایند مهندسی آماده‌سازی بستر، تسطیح خاک، شیب‌بندی و احداث پی‌های باربر بتنی یا فلزی است که با توزیع یکنواخت بار سازه، مانع از نشست ناهمگون، پیچش شاسی و واژگونی در برابر طوفان می‌شود. اجرای دقیق تراز بستر، مهم‌ترین پیش‌نیاز فنی برای جلوگیری از تابیدگی اسکلت و شرط بنیادین حفظ دوام سازه در زمان خرید کانکس به شمار می‌رود.
مجموعه صنعتی کانکس بارون مرجع تخصصی طراحی و ساخت انواع کانکس ساندویچ پانل، کارگاهی، اداری و ویلایی در کشور است. برای بررسی مشخصات کامل و استعلام قیمت می‌توانید به بخش فروشگاه کارخانه مراجعه فرمایید.

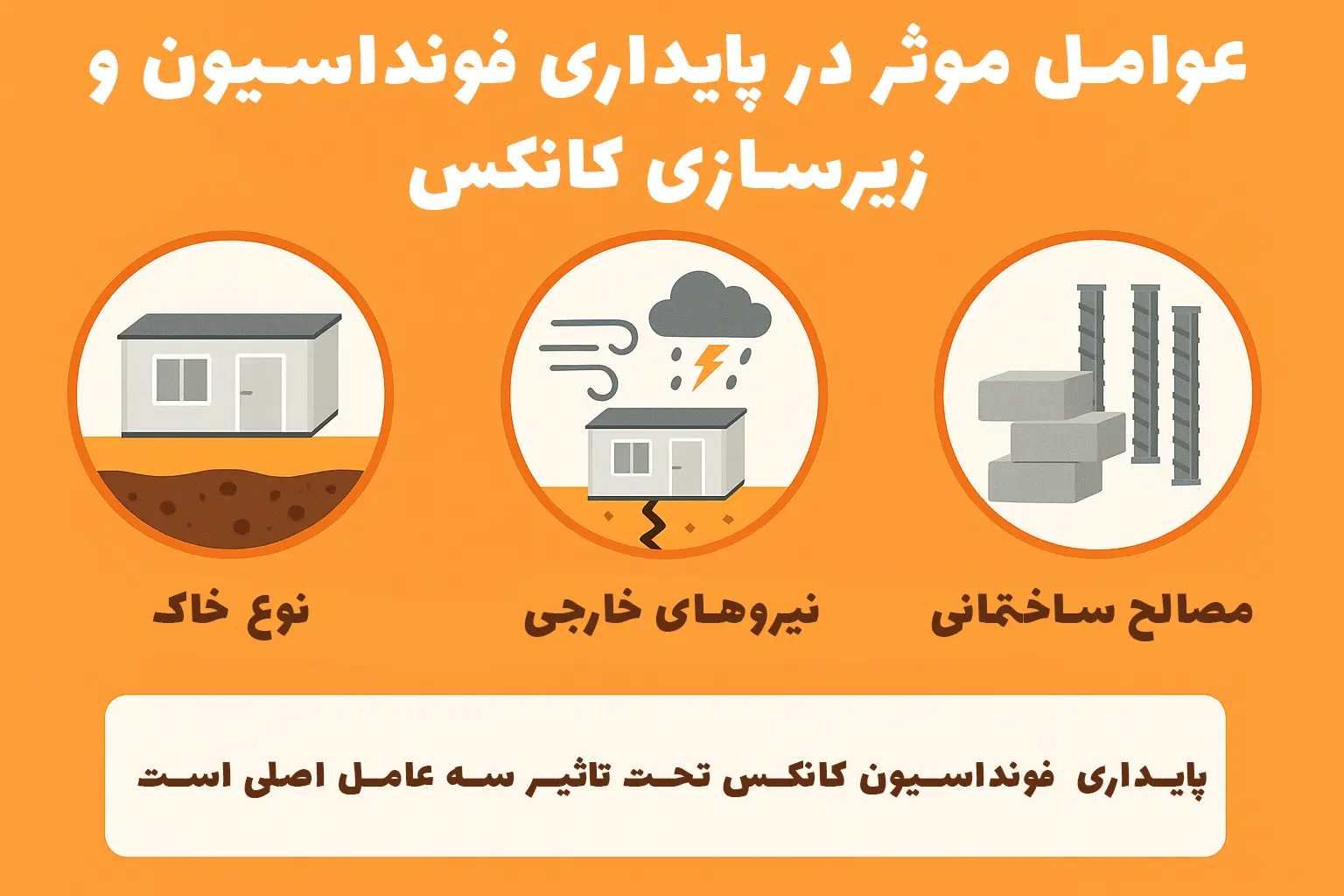

آیا کانکس‌ها نیاز به اجرای فونداسیون و زیرسازی دارند؟
استقرار مستقیم کانکس روی زمین خام یا سطوح ترازنشده خطرات ساختاری متعددی در پی دارد:
- مهار باد و تنش‌های جانبی: کانکس‌ها سازه‌هایی سبک‌وزن هستند و بادهای شدید می‌توانند باعث لغزش، جابه‌جایی یا واژگونی آن‌ها شوند؛ فونداسیون بستری صلب برای انکربولت و مهاربندی شاسی به زمین فراهم می‌سازد.
- پیشگیری از نشست نامتقارن بستر: تجمع بار مرده سازه و بارهای زنده داخلی روی خاک سست، موجب فرورفتن تدریجی پایه‌ها، دفرمه شدن شاسی و گیر کردن درب‌ها و پنجره‌ها خواهد شد.
- جلوگیری از پوسیدگی و جذب نم: فاصله نگرفتن شاسی کف از سطح خاک، انتقال مستقیم رطوبت و زنگ‌زدگی مقاطع فولادی اسکلت را تسریع می‌کند.
ویژگی‌ها و اصول مهندسی یک زیرسازی استاندارد
احداث بستر باربر برای سازه‌های پیش‌ساخته مستلزم رعایت ۴ اصل فنی است:
- ترازبندی کامل در جهات طولی و عرضی: شیب حتی ۱ سانتی‌متری زیر شاسی باعث برهم خوردن تعادل استاتیکی، ایجاد صدای جیرجیر در کفسازی و افتادگی اسکلت می‌شود.
- تعبیه پلیت‌ها و صفحات اتصال: در فونداسیون‌های بتنی، نصب صفحه ستون‌های متصل به آرماتور ریشه‌دار جهت جوشکاری یا اتصال پیچی شاسی الزامی است.
- شیب‌بندی هیدرولیکی و زهکشی: محوطه پیرامون بستر باید دارای شیب ملایم به سمت بیرون باشد تا آب باران زیر سازه تجمع نکرده و خاک بستر شسته نشود.
- استفاده از بتن با عیار استاندارد: بهره‌گیری از بتن با عیار حداقل ۳۰۰ تا ۳۵۰ کیلوگرم بر مترمکعب جهت جلوگیری از پوک شدن پی بر اثر چرخه‌های یخبندان.
انواع روش‌های زیرسازی کانکس بر اساس کاربری و نوع زمین
روش آماده‌سازی بستر متناسب با متراژ، مدت استقرار و شرایط زمین به چهار شیوه تقسیم می‌شود:
۱. زیرسازی نقطه‌ای با بلوک سیمانی (پروژه‌های موقت)
در کارگاه‌های ساختمانی کوتاه‌مدت و کیوسک‌های سبک، چیدمان بلوک‌های سیمانی توپر در چهار گوشه و فواصل ۲ متری شاسی سریع‌ترین شیوه است. بستر زیر بلوک‌ها باید کاملاً متراکم شده و تراز فوقانی آن‌ها دقیقاً هم‌سطح گردد.
۲. فونداسیون نواری بتن مسلح (کانکس‌های اداری و پرتردد)
در پروژه‌های نیمه‌دائمی و پرتردد نظیر کانکس اداری و فضاهای کارگاهی بزرگ، پی نواری بتنی مسلح در امتداد تیرآهن‌های محیطی شاسی اجرا می‌شود تا بارها به شکل یکنواخت به لایه‌های سخت زمین منتقل شوند.
۳. دال بتنی یکپارچه یا رادیه (سازه ویلایی و اقامت دائم)
مقاوم‌ترین شیوه زیرسازی برای بارهای سنگین و کاربری‌های مسکونی، اجرای دال بتنی مسلح با ضخامت ۱۵ تا ۲۵ سانتی‌متر است. این شیوه سطحی کاملاً ایزوله در برابر نفوذ نم و حشرات ایجاد کرده و بستر اصلی احداث انواع کانکس ویلایی به شمار می‌رود.
۴. پایه‌های فلزی و خرپا (زمین‌های شیب‌دار و ارتفاع)
در اراضی کوهستانی، باغات پلکانی و زمین‌هایی با شیب تند که خاک‌برداری حجیم در آن‌ها امکان‌پذیر نیست، ستون‌های فولادی مهاربندی‌شده همراه با خرپای قوطی و لوله سنگین اجرا شده و شاسی روی تراز افقی این شبکه جوشکاری می‌شود.
جدول مقایسه فنی انواع روش‌های زیرسازی کانکس
مقایسه ویژگی‌ها، زمان اجرا و سطح ایمنی روش‌های زیرسازی به شرح زیر است:
| روش زیرسازی | سرعت اجرا | پایداری در باد و زلزله | هزینه اجرایی | کاربری پیشنهادی |
|---|---|---|---|---|
| بلوک‌چینی نقطه‌ای | سریع (چند ساعت) | متوسط تا ضعیف | بسیار اقتصادی | کانکس نگهبانی، انباری و کارگاه‌های موقت عمرانی |
| فونداسیون نواری بتنی | متوسط (۲ تا ۳ روز) | بسیار بالا | متوسط | کمپ‌های مهندسی، دفاتر کارگاهی و فضاهای آموزشی |
| دال بتنی یکپارچه (رادیه) | کندتر (۳ تا ۵ روز) | حداکثر پایداری | بالاتر | کانکس‌های ویلایی بزرگ، سازه‌های چندتکه و مسکونی |
| پایه‌های فلزی و خرپا | سریع (۱ تا ۲ روز) | بسیار بالا (با بادبند) | متوسط به بالا | زمین‌های شیب‌دار، ناهموار و نصب در ارتفاع |
مقایسه نصب و زیرسازی کانکس در زمین خاکی، آسفالت و بتن
نوع بستر محل استقرار، تعیین‌کننده ضوابط آماده‌سازی و مهار سازه است:
| نوع بستر نصب | پیش‌نیاز آماده‌سازی | روش مهاربندی شاسی | ریسک نشست و آب‌گرفتگی |
|---|---|---|---|
| زمین خاکی طبیعی | برداشت لایه نباتی، تسطیح و تراکم خاک (حداقل ۸۵٪) | اتصال به فونداسیون نواری یا بتن‌ریزی چاله‌ای پایه‌ها | بالا در صورت عدم کوبش یا بارندگی شدید |
| سطح آسفالت شده | بررسی سلامت لایه‌ها و شیب‌بندی هدایت رواناب | مهار با انکربولت‌های عمیق به لایه زیرین آسفالت | متوسط (تغییر شکل موضعی در گرمای شدید) |
| محوطه بتنی آماده | شستشو و کنترل ترازسنجی دقیق نشیمنگاه شاسی | رول‌بولت صنعتی یا جوش به پلیت‌های تعبیه‌شده | بسیار ناچیز در صورت مسلح بودن دال بتنی |
مراحل گام‌به‌گام ساخت و اجرای فونداسیون بتنی کانکس
احداث یک بستر مهندسی بتنی استاندارد طی مراحل زیر اجرا می‌شود:
- بررسی خاک و تسطیح اولیه: پاک‌سازی زمین از بقایای گیاهی، نخاله‌ها و سنگ‌ها و تعیین ظرفیت باربری خاک.
- گودبرداری و اجرای بتن مگر: حفر ترانشه متناسب با ابعاد شاسی تا رسیدن به لایه سخت و ریختن لایه بتن مگر با ضخامت ۵ تا ۱۰ سانتی‌متر.
- آرماتوربندی و نصب پلیت‌ها: بافت قفسه‌های میلگرد و تعبیه بولت‌های انتظار و صفحات ستون در تراز افقی معین.
- قالب‌بندی و بتن‌ریزی: مهاربندی دقیق قالب‌های چوبی یا فلزی، تخلیه بتن مرغوب و ویبره‌زنی کامل برای حذف خلل و فرج.
- ترازسنجی لیزری و عمل‌آوری: شمشه کشیدن سطح بتن با تراز لیزری و مرطوب نگه‌داشتن مداوم (کیورینگ) به مدت ۳ تا ۷ روز پیش از استقرار کانکس.
نحوه زیرسازی کانکس در سطوح شیب‌دار و ناهموار
در اراضی شیب‌دار، استقرار مستقیم کانکس می‌تواند به واژگونی سازه ختم شود. در این شرایط دو رویکرد فنی اعمال می‌گردد:
- کرسی‌چینی پلکانی با ملات ماسه‌سیمان: احداث دیواره‌های سنگی یا بلوکی به صورت پله‌ای به همراه کلاف بتنی مسلح در بالاترین نقطه، جهت ایجاد یک بستر افقی تراز.
- مهاربندی با سازه خرپایی فلزی: حفر چاله‌های فونداسیون منفرد، کاشت ستون‌های فولادی و اجرای تیرریزی خرپایی با بادبندهای ضربدری. در این حالت برای سازه‌های کمتر از ۶ متر، صفحات اتصال شاسی در فواصل ۲ متری و برای کانکس‌های بالای ۶ متر در فواصل ۳ متری تعبیه می‌شوند.
ارتباط مستقیم زیرسازی بستر با شاسی و کفسازی داخلی
شاسی تیرآهن کانکس (IPE 14، 16 یا 18) وظیفه دارد وزن لایه‌های کفسازی (تخته‌های چندلایی ضدآب، عایق، ورق آلومینیوم یا سرامیک) را به نقاط اتکای پی منتقل کند. هرگونه ناهمواری و ناترازی در فونداسیون، فشار خمشی شدیدی به قیدهای فرعی شاسی وارد کرده و در درازمدت موجب شکست کفپوش، انحراف اسکلت و نفوذ نم به فضای داخلی می‌شود.
عوامل مؤثر بر هزینه زیرسازی کانکس
هزینه نهایی آماده‌سازی بستر به متراژ سازه، شیب و ناهمواری زمین، حجم عملیات خاکی، نوع مصالح مصرفی (بتن مسلح، فولاد خرپا یا بلوک) و نیاز به زهکشی بستگی دارد. اگرچه اجرای زیرسازی مهندسی مستلزم صرف هزینه اولیه است، اما از تحمیل خسارات سنگین به اسکلت سازه جلوگیری می‌کند. برای بررسی جامع هزینه‌های پروژه می‌توانید به صفحه قیمت کانکس مراجعه فرمایید.
جهت دریافت نقشه شاسی‌کشی، بررسی فنی بستر زمین و دریافت مشاوره تخصصی می‌توانید با کارشناسان فنی کارخانه کانکس بارون از طریق شماره 05136514524 در ارتباط باشید.
سوالات متداول درباره زیرسازی کانکس
آیا استقرار کانکس بدون زیرسازی امکان‌پذیر است؟
خیر؛ قرار دادن مستقیم سازه روی زمین خام علاوه بر ناترازی و اختلال در عملکرد درب‌ها، به دلیل تماس با رطوبت خاک باعث زنگ‌زدگی سریع شاسی فلزی می‌شود.
بهترین نوع فونداسیون برای کانکس‌های ویلایی چیست؟
اجرای دال بتنی یکپارچه (رادیه) به دلیل تقسیم یکنواخت بار، مهار نشست خاک و ایزولاسیون کامل در برابر رطوبت و حشرات، استانداردترین گزینه برای سازه‌های ویلایی است.
چگونه می‌توان کانکس را روی زمین‌های شیب‌دار مهار کرد؟
در شیب‌های ملایم از کرسی‌چینی مجهز به شناژ بتنی و در شیب‌های تند کوهستانی از پایه‌های ستونی فلزی متصل به خرپا و فونداسیون‌های چاله‌ای منفرد استفاده می‌شود.
فاصله استاندارد نقاط اتکای زیر شاسی چقدر است؟
در زیرسازی‌های نقطه‌ای و پایه‌ها، تکیه‌گاه‌ها باید حداکثر در فواصل ۲ تا ۲.۵ متری در امتداد تیرآهن‌های اصلی شاسی قرار گیرند تا از افتادگی و شکم دادن کف جلوگیری گردد.
